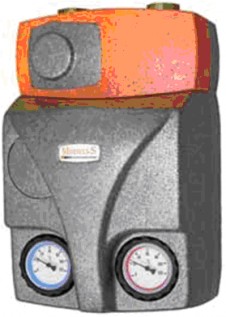

Помпена група с анти-кондензационен вентил M2 FIX3 CS F3 60°C 1 (без помпа)

Описание

Помпена група с анти-кондензационен вентил M2 FIX3 CS F3 60 °C 1″ (без помпа)
Двуконтурна (двущрангова) помпена група за котли на твърдо (алтернативно) гориво с рециркулационен термичен вентил
Присъединяване: 1″ F
Помпена група за котли на твърдо гориво за средна мощност (дърва, пелети и др.). Позволява свързването към отоплителна система или на буферен акумулиращ съд към топлинен генератор посредством трипътен рециркулационен термичен вентил. Групата повишава температурата на връщащата вода автоматично до температура, по-висока от тази на кондензация. Така защитава котела и въздуходимната система, подобрява производителността на инсталацията и повишава експлоатационния й период.

Двущранговата помпена група M2 FIX3 CS се състои от:
ПОДАВАЩА ЛИНИЯ:
Сферичен кран DN20 с вграден в него възвратен клапан, тариран със съпротивление 20 mbar и със специален термометър на ръкохватката с диапазон на измерваната температура 0 °C ÷ 120 °C, оцветен в червен цвят пръстен. Действието на възвратният клапан може да бъде игнорирано посредством завъртане на ръкохватката под ъгъл от 45°.
Тройник за термичния вентил с холендрова гайка.
Тръба с накрайници.
Връщаща линия:
Циркулационна помпа: НЕ Е включена, може да се добави помпа 1″ DN25, L= 180 mm, с присъединителен размер 1 1/2″ М
Рециркулационен термичен вентил с пряко действие, с фиксирана температура 60 °C (температура на стартово отваряне) със сензор, потопен във флуида и холендрова гайка.
Сферичен кран DN20 със специален термометър на ръкохватката на крана с диапазон на измерваната температура 0°C ÷ 120°C и оцветен в син цвят пръстен.
Накрайници.

Характеристики:
Междуосево разстояние между щуцерите на подаващата и връщащата линия: 125 mm.
Топлoизолирана кутия на групата от EPP с размери: 250x380x190 mm.
Клас на налягане: PN10 – 10 bar.
Работна температура: постоянно до 100°C.
Присъединителни щуцери: 1″ вътрешна резба.

Област на приложение:
За отоплителни мощности до 32 kW и максимален дебит 1400 l/h.
Препоръчителна температурна разлика Δt: 20°C. Стойност на кефициента на дебита KVs: 3,1

Принцип на работа на термичния вентил (версия F3 – 60°C):
Когато котела се запали първоначално термичният вентил е затворен към потребителите (отоплителните тела), докато течността от кръга на котела не достигне зададената температура на термичния вентил (60°С). През този етап течността рециркулира в байпаса на групата.
Когато температурата достигне зададеното ниво на термовентила (60°С), потокът към потребителите пропорционално се отваря, а респективно байпасът се затваря.
По този начин температурата на подаващата вода се увеличава пропорционално до цялостното отваряне на термовентила към инсталацията и пълното затваряне на байпаса. Това става при температура с около 10°C по-висока от фиксираната на термовентила – в случая 70°C. Така отоплителната система работи нормално и може да достигне максималната си температура, примерно 85-90°C.

Всички компоненти в изделието са произведени в Европейския съюз.
