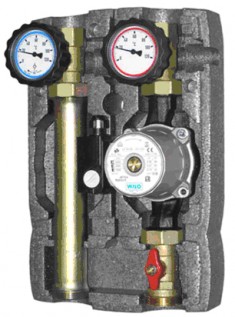

Помпена група за отопление със смесителен вентил и байпас M3 FIX3 F4 1 Grundfos SO 25-65

Описание

Помпена група за отопление със трипътен термостатичен смесителен вентил с регулируема температура M3 FIX3 F4 1  Grundfos UPS Solar 25-65 1
Двущрангова (двуконтурнa) помпенa групa със смесителен вентил с регулируема температура и монтиран байпасен баланс вентил с обхват 0-0,5 bar.
Присъединяване –  1 F с холендрови връзки

Помпената група се състои от:
Подаващя линия:
3-пътен термостатичен смесителен вентил с регулируема температура с обхвати: 45°C ÷ 65°C (версия F4).
Сферичен кран DN20 със специален термометър на ръкохватката с диапазон на
измерваната температура 0°C ÷ 120°C и оцветен в червен цвят пръстен.
Циркулационна помпа Grundfos UPS Solar 25-65 180 mm.
Байпасен баланс вентил с обхват 0 ÷ 0,5 bar.

ВРЪЩАЩА ЛИНИЯ (Вторичен контур):
Сферичен кран DN20 с вграден в него възвратен клапан, тариран със съпротивление 20 mbar и със специален термометър на ръкохватката с диапазон на измерваната температура 0°C ÷ 120 °C, оцветен в син цвят пръстен. Действието на възвратният клапан може да бъде игнорирано със завъртане на ръкохватката под ъгъл 45°.
Тройник към смесителния вентил и тръбна линия.
Холендри

Характеристики:
Топлоизолирана кутия от EPP с размери: 250 x 380 x 190 mm.
Клас на налягане: PN 10. Максимална температура: 110 °С.
Междуцентрово разстояние: 125 mm.
Максимален напор: 6,5 m
Максимална отоплителна (топлинна) мощност: 20 kW
Скорости на помпата: 3
Ел. мощност на помпата: max. 52 W
Захранване: 1 x 220-240 V, 50 Hz.
Външни тръбни връзки: 1 F.

Области на приложение:
За радиаторно отопление – регулиране 45°C ÷ 65°C, Δt: 20 °C. Kvs: 3. Мощност до 20 kW, дебит: 1400 l/h
За подово отопление до 50 кв.м – регулиране 45°C ÷ 65°C, Δt: 8 °C. Kvs: 3. Мощност до 13 kW, дебит: 1400 l/h
Всички компоненти в изделието са произведени в Европейския съюз.
